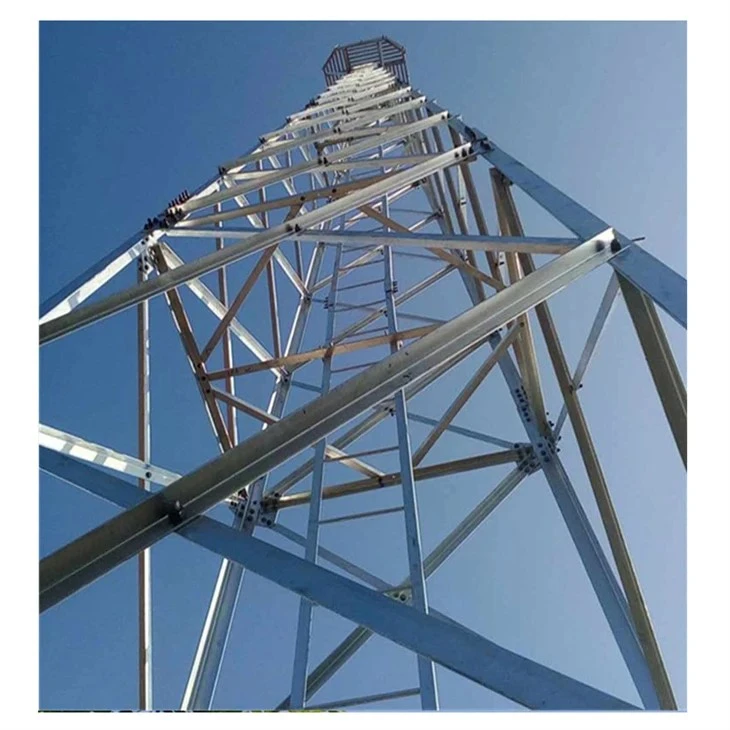

Tour de suspension tubulaire
Présentation du produit
La tour à suspension tubulaire est une structure de transmission en acier autoportante-conçue pour supporter les conducteurs aériens le long de routes droites ou de sections de déviation de ligne mineures tout en maintenant le dégagement électrique et les performances structurelles requis.
Spécifications techniques
|
Article |
Spécification standard |
|
Type de structure |
Poteau tubulaire conique |
|
Géométrie des pôles |
Rond / 12 faces / 16 faces |
|
Application de tension |
110 kV à 500 kV+ |
|
Matériel |
Q355B / Q420 / Q460 |
|
Matériau équivalent |
ASTM A572 / EN10025 |
|
Type de connexion |
Joint coulissant/bride |
|
Traitement de surface |
Galvanisé-à chaud |
|
Chargement de conception |
Vent + Glace + Charge du conducteur |
|
Durée de vie de conception |
30 ans |
Caractéristiques structurelles
Structure compacte pour couloirs de transmission étroits
La géométrie des poteaux tubulaires réduit l'espace occupé et permet une installation dans des conditions urbaines et restreintes-d'emprise-.
Conçu pour les charges conductrices et environnementales
Les calculs structurels peuvent être configurés en fonction de la charge des conducteurs, des conditions de vent, de la charge de glace et des exigences de portée.
Protection contre la corrosion pour le service extérieur
Les sections en acier sont galvanisées à chaud-par immersion conformément à la norme ISO 1461 ou ASTM A123.
Conception d'installation modulaire
Les segments connectés à-joint coulissant ou à bride- favorisent l'efficacité du transport et l'assemblage sur site.
Options de personnalisation
|
Article personnalisé |
Possibilités |
|
Géométrie des pôles |
Rond/Multiface- |
|
Configuration des circuits |
Circuit simple/double/multi- |
|
Interface de la Fondation |
Boulon d'ancrage / intégré |
|
Charge de conception |
Configuré par les exigences du projet |
|
Composants auxiliaires |
Échelle / Mise à la terre / Protection contre les chutes |
Fabrication et assurance qualité
Emballage imbriqué disponible pour les projets d'exportation.
Production contrôlée
Formage et découpe de plaques CNC
Soudage longitudinal automatisé
Vérification dimensionnelle avant galvanisation
Contrôle de l'épaisseur du revêtement de zinc
Vérification de l'ajustement des joints en usine en option
Documents de vérification
Certificats d'essai de matériaux (EN 10204 3.1 disponibles)
Dossiers d'inspection de fabrication
Des rapports galvanisants
Vérification de l'emballage avant expédition
Exportation et accompagnement de projets
Disponible sur demande :
Rapports de calcul de structure
Dessins de fabrication
Certificats matériaux (MTC)
Rapports d'inspection de galvanisation
Liste de colisage
Guide de référence d'installation
