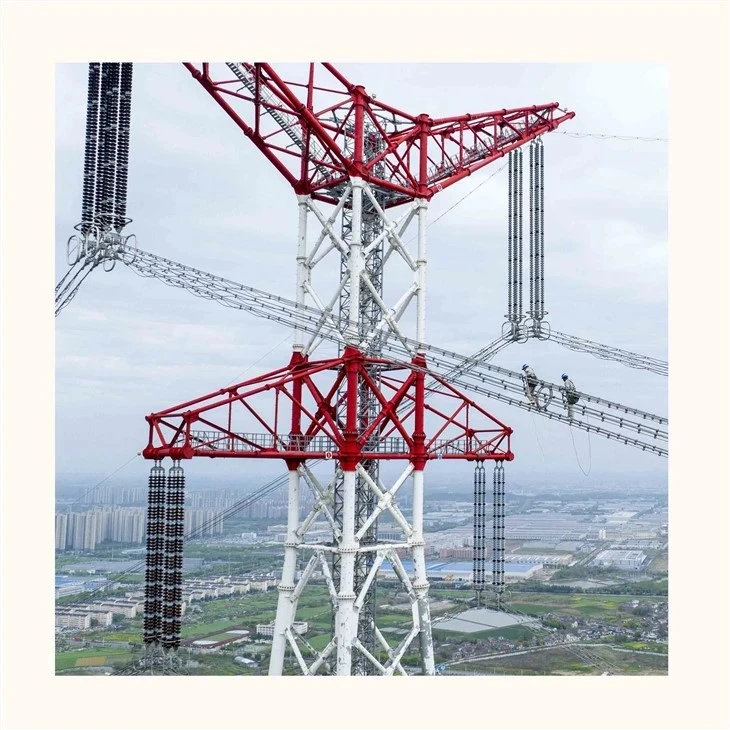

Tour de transmission en acier tubulaire

Les pylônes de transmission tubulaires en acier sont des systèmes structurels monopôles ou multi-conçus pour les réseaux aériens de transport d'électricité à haute tension-.

Envoyez demande

Présentation du produit

Les pylônes de transmission tubulaires en acier sont des systèmes structurels monopôles ou multi-conçus pour les réseaux aériens de transport d'électricité à haute tension-. Contrairement aux tours en treillis, les tours tubulaires utilisent des sections d'acier creuses, circulaires ou polygonales, pour offrir une efficacité aérodynamique plus élevée, une empreinte visuelle réduite et des performances de corrosion améliorées dans les couloirs urbains et écologiquement sensibles.

Types structurels

Taper	Configuration	Application
Tour monopôle	Arbre tubulaire simple	Corridors urbains et autoroutiers
Tour à poteaux haubanés	Câble-poteau stabilisé	Zones à longue-portée ou sols mous
Tour multi-tubes	Structure tubulaire groupée	Zones de transmission à forte-charge

Paramètres de charge de conception

Paramètre	Gamme Standard	Norme de référence
Vitesse du vent de conception	25–65 m/s	CEI 60826 / codes réseau nationaux
Charge de glace	0 à 30 mm	Normes de zonage climatique
Facteur de sécurité	1.5–2.5	Codes de conception des transmissions utilitaires
Longueur de travée	150–600 m	Sélection du terrain + conducteur
Hauteur de la tour	20–90 m	Dégagement + contraintes urbaines
Durée de vie de conception en fatigue	30 à 50 ans	Exigence du cycle de vie des services publics

Fabrication et contrôle qualité

Chaque lot de production comprend :

Inspection des soudures par ultrasons (soudures 100% critiques)

Contrôle de tolérance dimensionnelle (alignement ±1,5 mm)

Contrôle de planéité des brides (inférieur ou égal à 0,3 mm/m)

Vérification de l'épaisseur de galvanisation (conforme ASTM)

Test de simulation de charge pour les géométries critiques

Certification de matériaux entièrement traçable (MTC)

Demandes de projets EPC

Conversion du transport urbain souterrain-vers-aérien
Déplacement des lignes électriques du corridor routier
Réseaux de transport des zones éoliennes côtières
Zones de dédouanement restreintes des aéroports et de l'aviation

Systèmes de distribution d’énergie interne au parc industriel
Intégration du réseau d'énergie renouvelable (lignes d'évacuation éolienne/solaire)

Dossier de documentation du projet

Fourni pour l'EPC et la soumission des offres :

Dessins d’agencement général (GA)

Feuille d'analyse de la charge de vent et de la charge de glace

Certificats d'essai de matériaux (MTC)

Rapports d'inspection de soudage

Rapport de calcul de structure

Documentation de conformité de la galvanisation

Manuel d'installation et de montage

Liste de colisage et plan d'expédition

FAQ

Q : Quand faut-il choisir des tours tubulaires plutôt que des tours en treillis ?

R : Les tours tubulaires sont préférées dans les zones urbaines, routières, côtières et visuellement sensibles où les-limitations de l'emprise-et les exigences esthétiques sont essentielles.

Q : Quelle est la durée de vie typique des pylônes de transmission tubulaires ?

R : La durée de vie de conception est généralement de 30 à 50 ans en fonction de l'environnement de corrosion et des cycles de maintenance.

Q : Comment la résistance au vent est-elle obtenue dans les tours tubulaires ?

R : La résistance au vent est obtenue grâce à un coefficient de traînée réduit des surfaces cylindriques et à une rigidité à la flexion élevée des coques en acier continues.

Q : Les pylônes tubulaires peuvent-ils prendre en charge des lignes de transmission de 500 kV ?

R : Oui. Avec un renforcement structurel approprié, les tours tubulaires peuvent être conçues pour des configurations de 500 kV et multi-circuits.

Q : Comment les tours tubulaires sont-elles transportées sur le site ?

R : Ils sont livrés sous forme de sections connectées à brides segmentées ou modulaires-optimisées pour le transport de conteneurs et la logistique routière.

Q : Quelles normes de soudage sont appliquées dans la fabrication ?

R : Le soudage suit les normes internationales de l'acier de construction telles qu'AWS D1.1 ou des procédures équivalentes certifiées ISO-en fonction des exigences du projet.

Q : Les tours tubulaires sont-elles adaptées aux zones côtières à vent fort ?

R : Oui. Leur profil aérodynamique réduit les coefficients de charge du vent, ce qui les rend adaptés aux régions sujettes aux typhons ou aux cyclones-.

Q : Quels types de fondations sont utilisés ?

R : Les fondations courantes comprennent les fondations sur dalles en béton armé, les fondations sur pieux ou les systèmes hybrides en fonction des conditions du sol.

Q : Les conceptions peuvent-elles être personnalisées selon les codes de réseau locaux ?

R : Oui. La conception technique peut être conforme aux spécifications CEI, IEEE, BS ou nationales.

Q : Un support EPC clé en main est-il disponible ?

R : Oui. Des packages EPC complets comprenant l'assistance à la conception, la fabrication, la logistique et les conseils d'installation sont disponibles.
