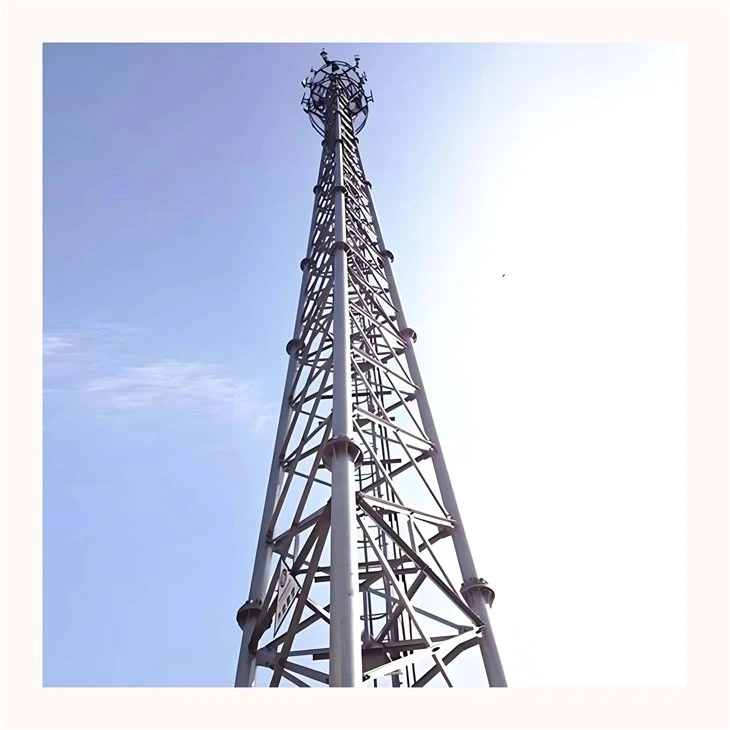

Tour à grand angle de base
Présentation du produit
La tour à angle de base large est une tour à angle de transmission conçue avec un espacement des pieds élargi pour améliorer la stabilité des fondations dans des sols mous, des terres récupérées et des conditions de sol à faible -capacité portante-.
Fonctionnalités principales
Un espacement plus large des pieds réduit la pression d'appui sur la fondation.
Une plus grande zone de répartition de la charge aide à contrôler le tassement différentiel dans les sols meubles et les sols remblayés.
Prend en charge les extensions de jambe inégales pour s'adapter aux itinéraires à flanc de colline et aux emplacements présentant des différences d'élévation significatives.
La géométrie élargie des pieds crée une empreinte de support plus large pour mieux résister aux charges latérales générées aux points de déviation de la ligne.
Un revêtement galvanisé à chaud de 86μm-par immersion offre une protection contre la corrosion à long-terme pour les environnements de service extérieurs.
Spécifications techniques
|
Paramètre |
Spécification/gamme standard |
|
Qualité du matériau |
Q355B, Q420B, ASTM A572 GR50/GR65 |
|
Anti-corrosion |
Galvanisation à chaud-par immersion (ASTM A123/ISO 1461, épaisseur moyenne de zinc supérieure ou égale à 86μm) |
|
Niveau de tension |
Lignes de transport 110kV-330kV et réseaux de collecte d'énergie renouvelable |
|
Augmentation de la largeur de base |
25 à 45 % plus large que les tours d'angle conventionnelles |
|
Normes de conception |
ASCE 10-15, TIA-222-H, EN 1993, CEI 60826 |
|
Inspection de soudage |
Tests 100 % par ultrasons (UT) et tests de particules magnétiques (MT) |
|
Terrain applicable |
Sols meubles, sols récupérés, flancs de collines et régions karstiques |
Lignes directrices pour la sélection des projets
Sol meuble et sol remblayé
Recommandé pour les projets où la capacité portante des fondations est limitée ou où le contrôle des tassements est une préoccupation majeure.
Conditions élevées des eaux souterraines
Convient aux sites nécessitant un contrôle strict des tassements et peut être associé à des fondations sur pieux ou à des systèmes de fondations composites.
Flanc de colline et terrain accidenté
Prend en charge des extensions de jambe inégales pour s'adapter à des différences d'élévation importantes tout en réduisant les besoins en travaux de terrassement.
Réseaux de collecte d'énergie renouvelable
Bien adapté aux systèmes de collecte de parcs éoliens et solaires où la stabilité des fondations à long terme-est essentielle.
